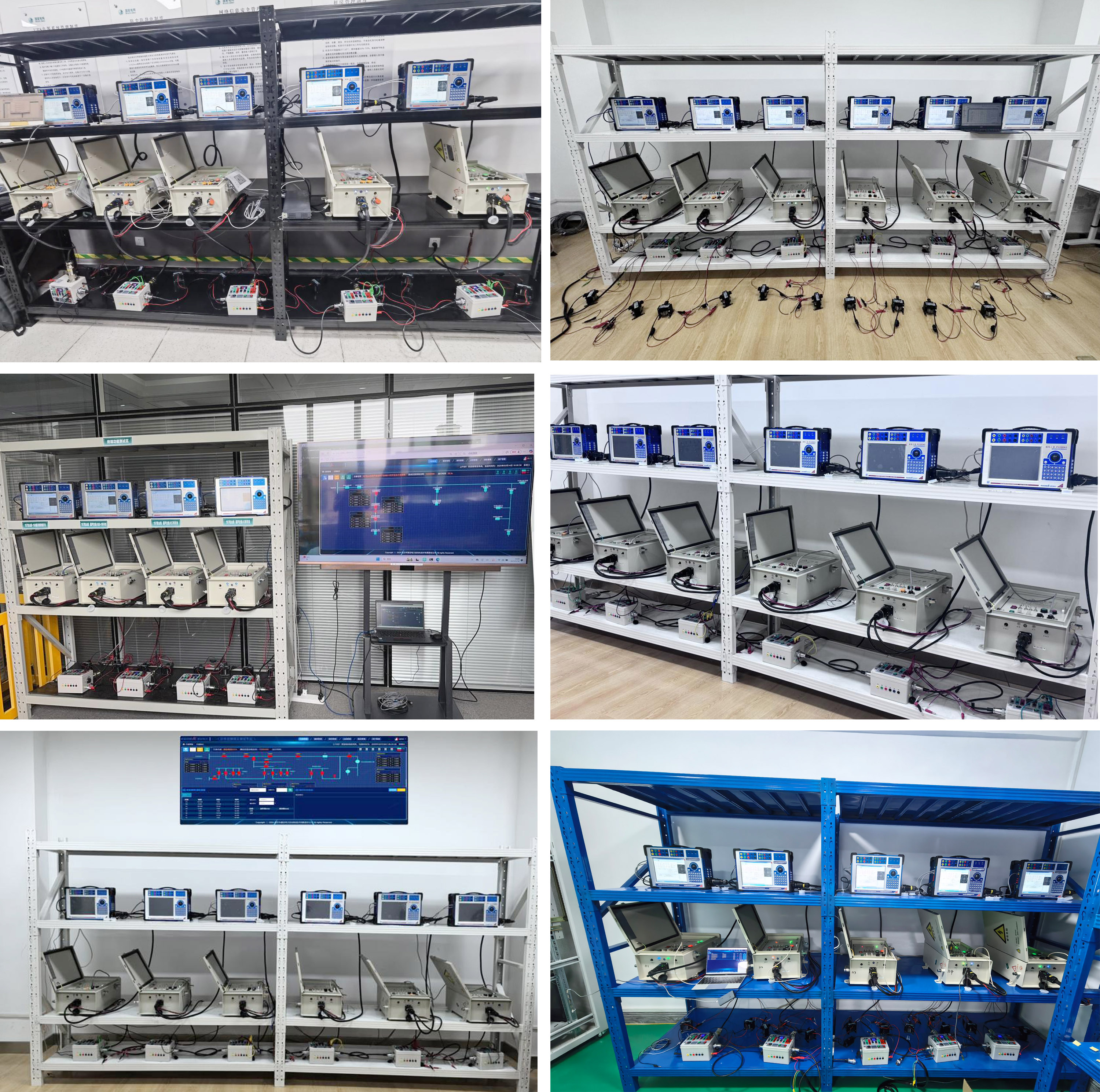

近日，武漢豪邁自主研發的饋線自動化混合網架仿真系統在某省多個地市供電公司順利完成現場部署與測試，這標志著我司在電力系統仿真技術領域又邁出了堅實一步，也為系統接下來在全國范圍的推廣應用提供了有力技術支撐和實踐經驗。

• 網架拓撲復雜 ：實際配電網架拓撲結構錯綜復雜，分支眾多、節點繁雜。不同區域的網架拓撲差異大，無形中增加了自動化系統對網架狀態準確感知與分析的難度，對故障定位與處理造成影響。

• 故障類型多樣：相間故障、單相接地故障等各種故障特征不同，傳統系統難以快速、精準地對故障做出有效響應，延長了故障修復周期。

• 設備兼容性差：各廠家設備在通信協議、接口標準等方面存在差異，制約了設備之間的互聯互通與協同工作，降低了系統整體性能。

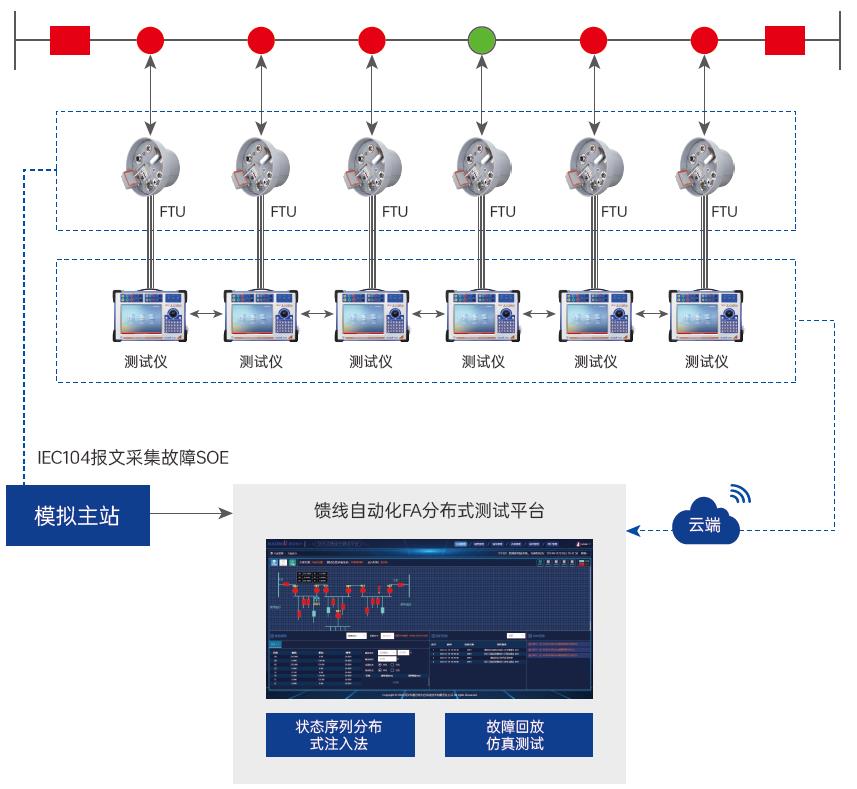

饋線自動化混合網架仿真系統主要由四部分組成 ，各部分協同工作，確保系統的穩定運行與功能實現。

• 分布式饋線云測試平臺：核心組成部分，負責生成測試方案并下發指令；

• 模擬主站：實現終端數據接收與遠程控制；

• 模擬開關盒：模擬開關動作；

• FA測試儀：模擬故障與信號輸出，各組件通過高效數據交互實現協同運作。

• 智能供電：實現220V市電轉換為36V對裝置供電 ，告別復雜接線 。

• 故障秒級觸發： WDS-5P  配電開關模擬試驗盒航插與插拔件雙通道模擬電源/ 負荷側開關，故障秒級觸發 。

• FA邏輯自驗證：

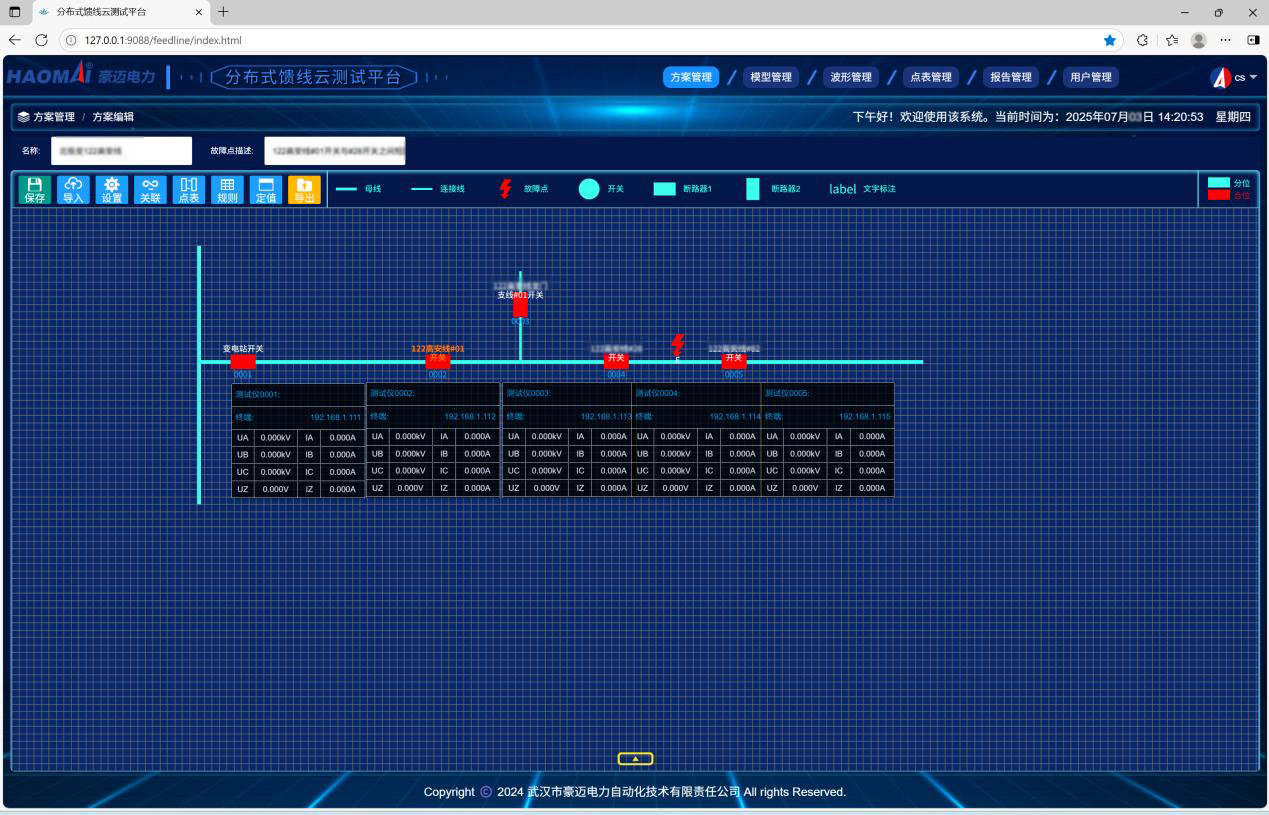

1） 根據一線一案方案繪制對應拓撲圖，設置故障點， 僅需故障點加量，系統自動反演邏輯 ；

2） 手動添加判定規則，系統通過終端上送 SOE， 自動檢索判斷邏輯是否正確；

3 ）通過模擬故障類型手動召喚終端相關定值。

• 真實場景還原：全面模擬分閘失電、正向閉鎖、反向閉鎖、聯絡計時專供、時序控制等。

• 自動判定測試報告：系統通過終端 SOE 自主判定測試結果是否合格。

• 通用適配：系統兼容電磁式、電子式、數字式等各種類型 FTU ，通過航插連接配電終端和開關模擬試驗盒，簡化接線流程。

• 確保邏輯準確性：通過對多種模式的測試，精準驗證配電自動化邏輯在不同工況下的正確性，保障系統可靠運行。

• 故障模擬與觸發 ：可模擬相間故障、單相接地故障等多種類型，用戶可靈活配置故障點位置。模擬主站支持定時觸發故障，精確控制測試過程的時間與持續時間。

• 真實場景模擬：高度還原各種實際運行場景，包括正常工況與故障工況。例如 模擬相間故障、單相接地故障等多種故障場景，讓運維人員如同置身真實工作環境，深入理解配電自動化系統工作原理。

饋線自動化混合網架仿真系統的成功應用，實現快速生成測試方案，對系統進行全面測試，自動反演驗證終端 FA 邏輯 ，模擬各種故障場景，確保系統在實際運行中正確響應，大幅提升了供電可靠性。在培訓和調試方面，通過仿真系統開展培訓和演練，幫助運維人員深入理解配電自動化系統工作原理與操作流程，全面提升運維水平。
