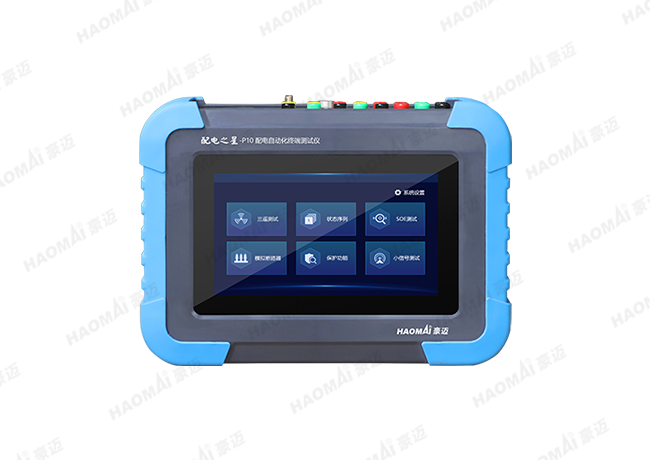

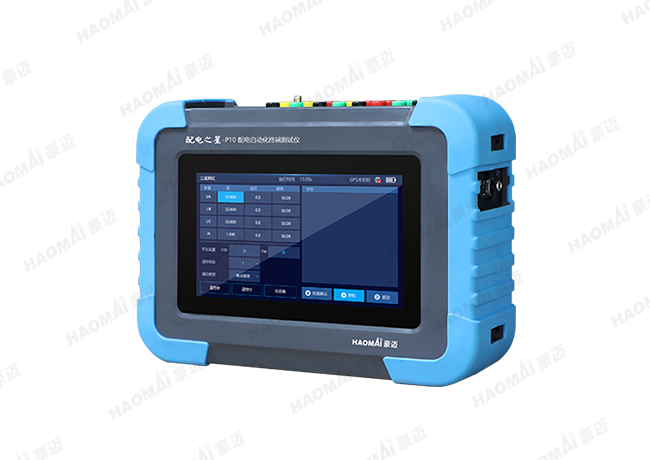

配電之星-P10 配電自動化終端測試儀
——掌上型配電終端高效運維利器

設備根據配電網行業檢測大綱標準設計開發,具備常規信號和小信號輸出,滿足電磁式和電子式配電終端對混合輸入信號的需求,主要用于現場二次回路運維檢修,特別是配電終端FTU、DTU安裝前后的快速調試驗收工作。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 掌上型配電儀,體積超小,超長續航,輕松攜帶
  • 內置大容量鋰電池,續航時間不小于8小時
  • 內置模擬斷路器,兼容各種電壓模式,靈活可調的分閘和合閘時延
  • 具備3路電壓和1路電流常規交流輸出,電壓 3×264V/路,電流 0~10.0A
  • 集成3路高精度小信號輸出,滿足各種應用場景
  • 測試功能全面,支持三遙測試、狀態序列、模擬斷路器、保護功能、規約等測試
  • 支持GPS多臺同步仿真,滿足現場FA饋線自動化測試
  • 支持IEC101、IEC104通信規約測試和驗證
  • 完善可靠的短路、過流、超時、過溫等自保護措施
技術參數

電壓模擬量輸出

輸出范圍

3×(0~264V)

輸出精度

±0.1%

輸出頻率

10~650Hz,分辨率0.01Hz

輸出相位

0~360° 分辨率0.2度

輸出時間

持續輸出

電流模擬量輸出

輸出范圍

1×(0~10A)

輸出精度

±0.1%

輸出頻率

10~650Hz,分辨率0.01Hz

輸出相位

0~360°,分辨率0.2度

輸出時間

不限(0~1.2A)300s(1.2~6A),45s(6~10A)

小信號輸出

輸出范圍

3×(0~10V)

輸出精度

±0.1%

輸出頻率

10~650Hz, 分辨率0.01Hz

輸出相位

0~360°, 分辨率0.2度

輸出時間

不限時

帶載能力

≥50mA

通信接口

網口

1個RJ45 (10/100M自適應)

同步對時

北斗/GPS

串口

RS232和RS485各一路

航插接口

支持

開關量

2路開入,2路開出

模擬斷路器功能

采集配電終端跳合閘和分閘信號,輸出遙信合位和分位信號

通信誤差

空接點,不分極性,不同步誤差≤0.1ms

通信同步性

兩路輸出間隔時間誤差≤0.2ms

供電電源

AC 100~240V,內置鋰電池,續航時間不少于8小時

尺寸

256×188×76 mm(長×寬×高)

重量

2.5kg
