技術干貨丨數字式配電終端入網檢測新方法
發布時間：2024/03/18武漢市豪邁電力自動化技術有限責任公司

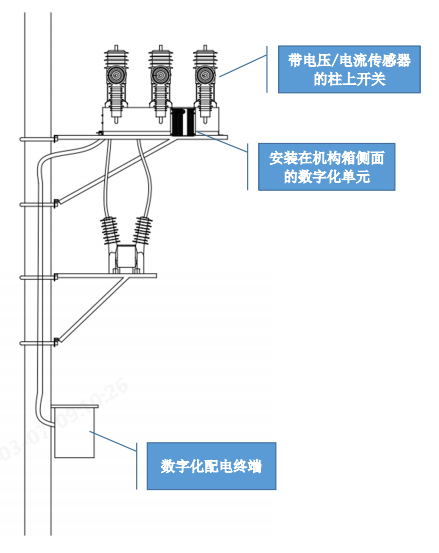

當前數字式配電終端到貨全檢普遍采用檢測平臺輸出模擬量，用廠家自帶模數轉換盒（FT3試驗盒）輸出FT3報文的閉環測試模式： 標準功放源電壓和電流輸出 → FT3試驗盒→數字式配電終端。

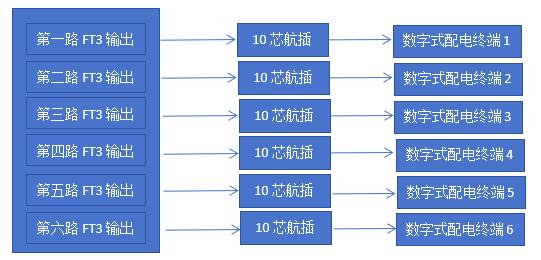

基于以上思路并結合現場應用情況，武漢豪邁自主研發了配電之星-P4300 數字式配電終端測試儀，跳過FT3試驗盒，通過航插直接輸出FT3數字信號到數字式配電終端進行閉環測試。 設備設計6組FT3獨立信號輸出接口，可高效完成6臺FTU并行檢測，只需在現有平臺進行模塊升級，節省用戶再采購成本，提升平臺使用率，保證各廠家FT3協議一致性，實現數字式配電終端的標準統一、通用互換檢測。

△ 配電之星-P4300 數字式配電終端測試儀







檢測思路對比分析：

1）一二次融合配電終端互換性檢測分析



按照國網公司“1135”配網運行服務管理要求，提高設備選型標準，健全質量控制體系，提升配電網設備耐用性，依據安全可靠、堅固耐用、標準統一、通用互換的原則，全面推進配電設備標準化工作精度。 但目前到貨全檢平臺采用廠家自帶FT3試驗盒檢測，跳過ADMU數字化單元和數字式配電終端之間FT3格式一致性檢測，不滿足標準統一和通用互換的原則。
2）環境變化無法保證采樣精度一致性
在檢測平臺統一入網檢測時，測量精度和保護功能取決于各廠家提供的FT3試驗盒，與實際現場安裝調試投運的數字化單元差異大，難以保證入網檢測和安裝投運采樣精度一致。
3）故障錄波擾動大
在檢測平臺統一入網檢測時，常規保護和接地故障小信號錄波取決于各廠家提供FT3試驗盒的采樣能力，錄波差異大，難以保證入網檢測公平性、一致性，且部分FT3試驗盒存在波形毛刺大、不光滑、精度差等問題。

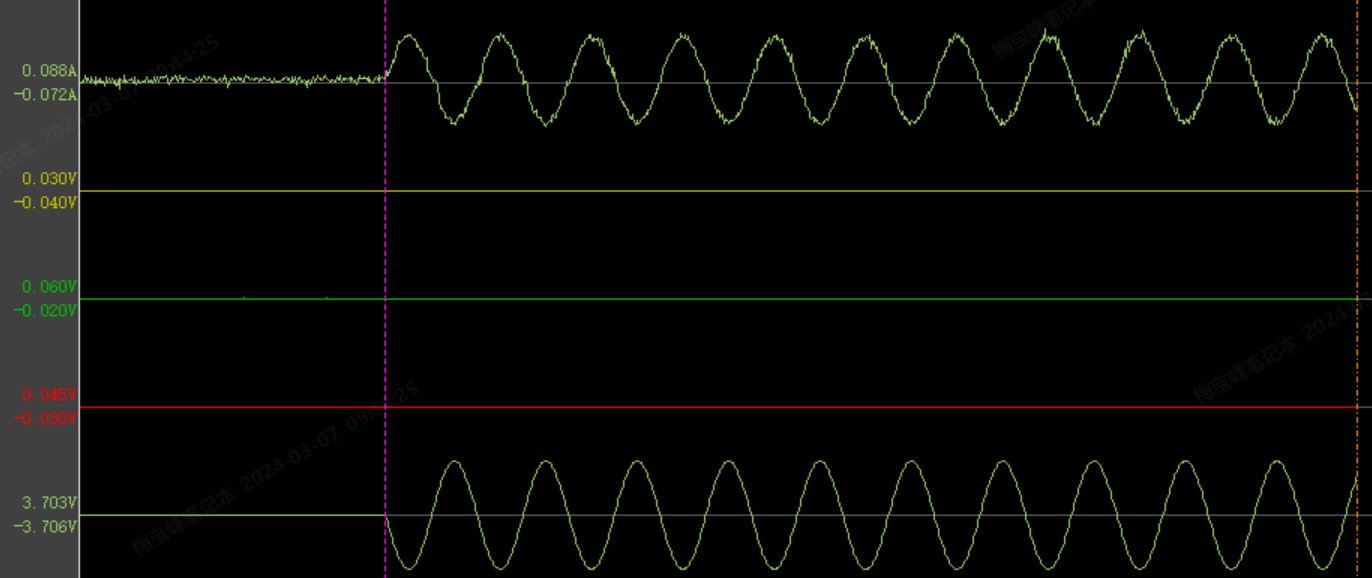

△ FT3試驗盒產生的波形

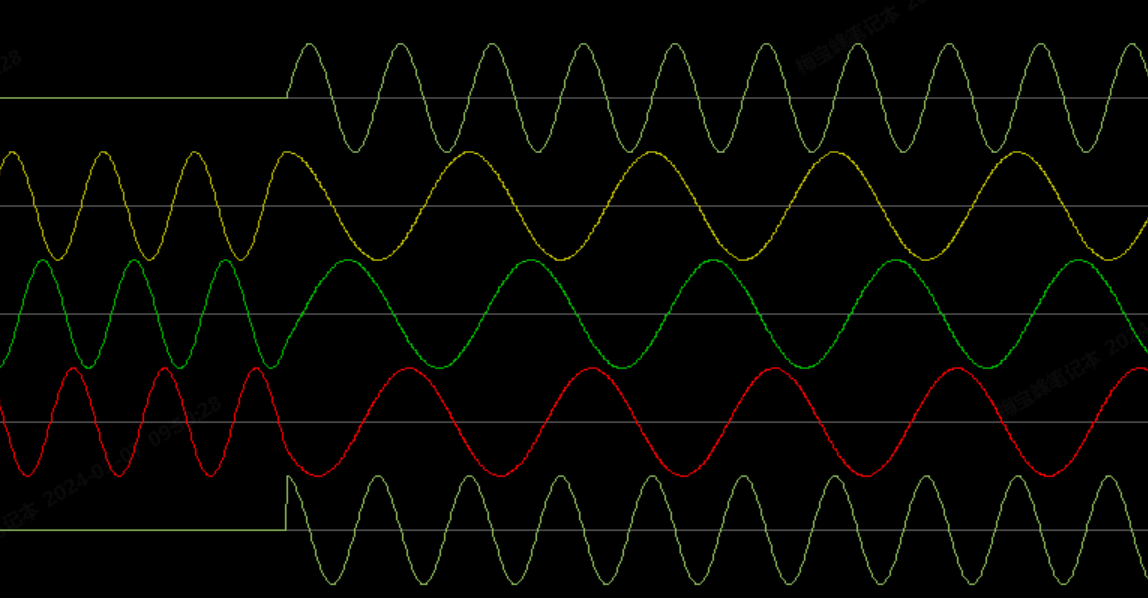

△ 測試儀產生的波形
裝置指標參數：
參數名稱
技術指標
額定工作電壓
220VAC±5%
功耗
＜0.5W
采樣率
4kHz和8kHz兩種模式
通訊接口
EIA RS-485
接口協議
IEC 60870-5-1 FT3
數據傳輸速率
5Mbit/s
編碼方式
曼徹斯特編碼
