案例實操丨電鐵差動保護曲線搜索調試方法
發布時間：2023/11/28武漢市豪邁電力自動化技術有限責任公司

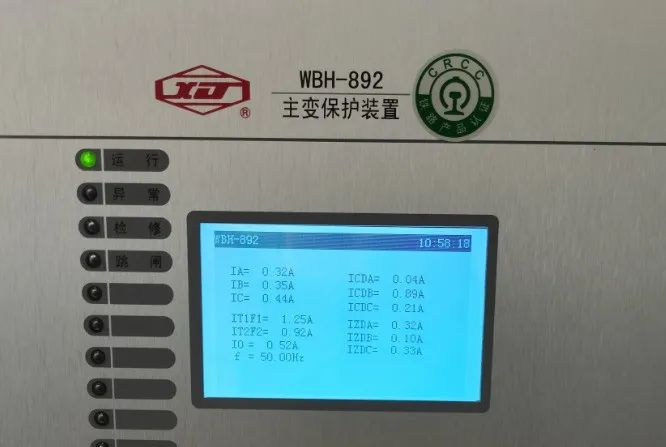

保護裝置： WBH-892 主變保護裝置

測試設備： 繼保之星-1600 繼電保護測試儀

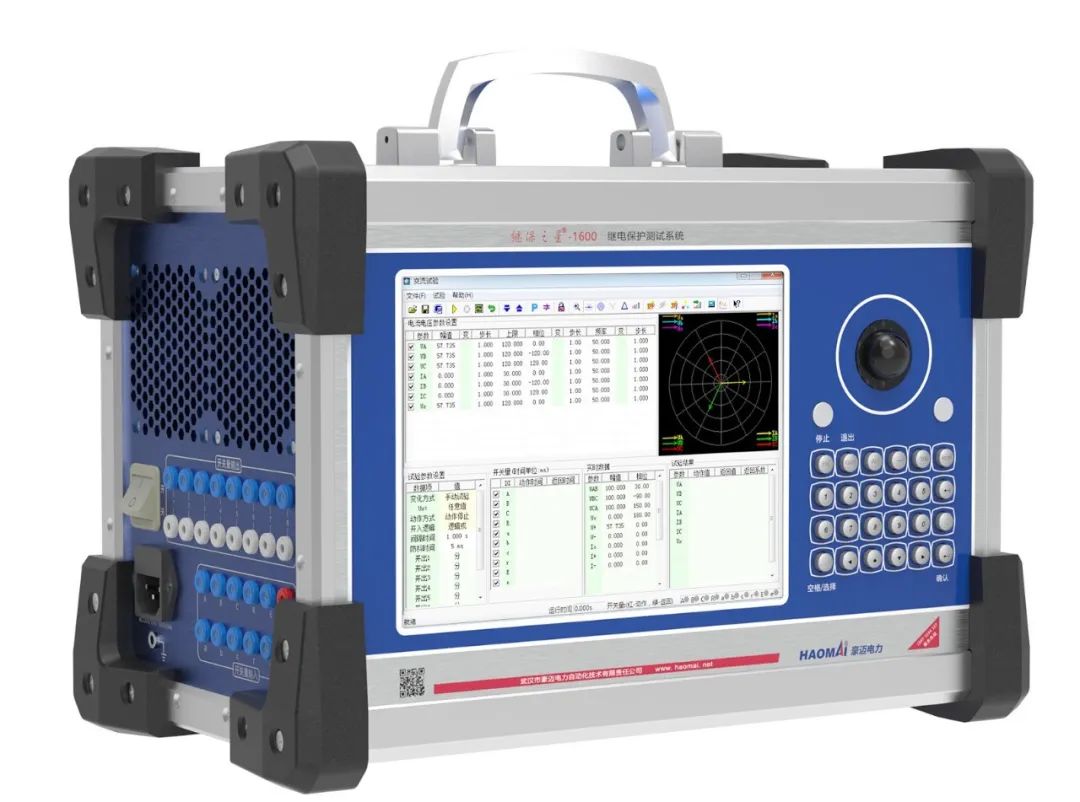

△ 繼保之星-1600 繼電保護測試儀


WBH-892 主變保護裝置適用于交流電氣化鐵路牽引變電所，作為牽引主變壓器的主保護、后備保護裝置。 下面使用繼保之星-1600 繼電保護測試儀專用鐵路調試功能進行保護裝置三相V/V 接線的差動比率、差動邊界曲線搜索調試。

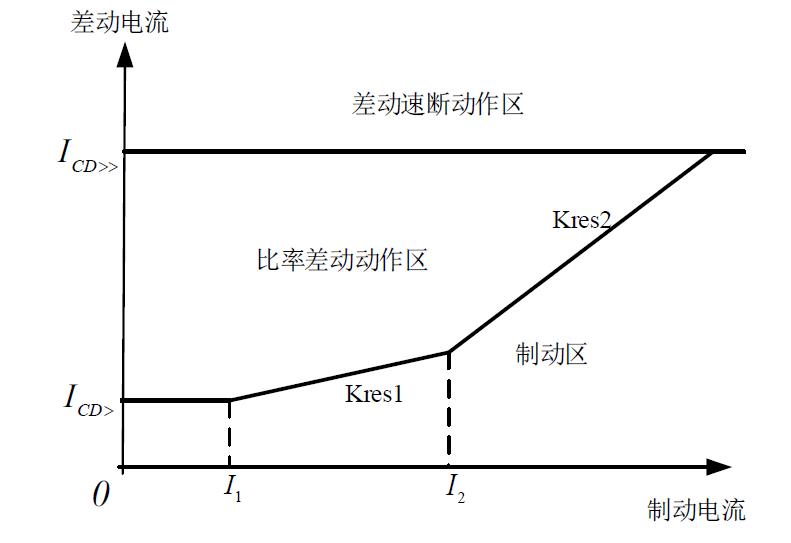

△ 比率差動保護的動作特性





1

保護相關設置：

1） 保護定值控制字設置：
序號
定值名稱
數值
序號
定值名稱
數值
01
牽引變壓器聯結組
三相V/V
02
高壓側額定電壓
110kV
03
高壓側CT一次值
400A
04
高壓側CT二次值
1A
05
低壓側a相CT一次值
1000A
06
低壓側a相CT二次值
1A
07
低壓側b相CT一次值
1000A
08
低壓側b相CT二次值
1A
09
A相差動速斷值
3.49A
10
A相比率差動電流
0.18A
11
A相I段制動電流
0.36A
12
A相II段制動電流
1.09A
13
B相差動速斷值
6.04A
14
B相比率差動電流
0.31A
15
B相I段制動電流
0.62A
16
B相II段制動電流
1.88A
17
C相差動速斷值
3.49A
18
C相比率差動電流
0.18A
19
C相I段制動電流
0.36A
20
C相II段制動電流
1.09A
21
I段制動比率
0.30
22
II段制動比率
0.50
23
差動速斷
1
24
差動保護
1
2） 保護壓板設置：
在“壓板定值”里，將“差動保護”軟壓板置“1”，將“檢修”硬壓板置“1”，斷開“跳閘出口”硬壓板。

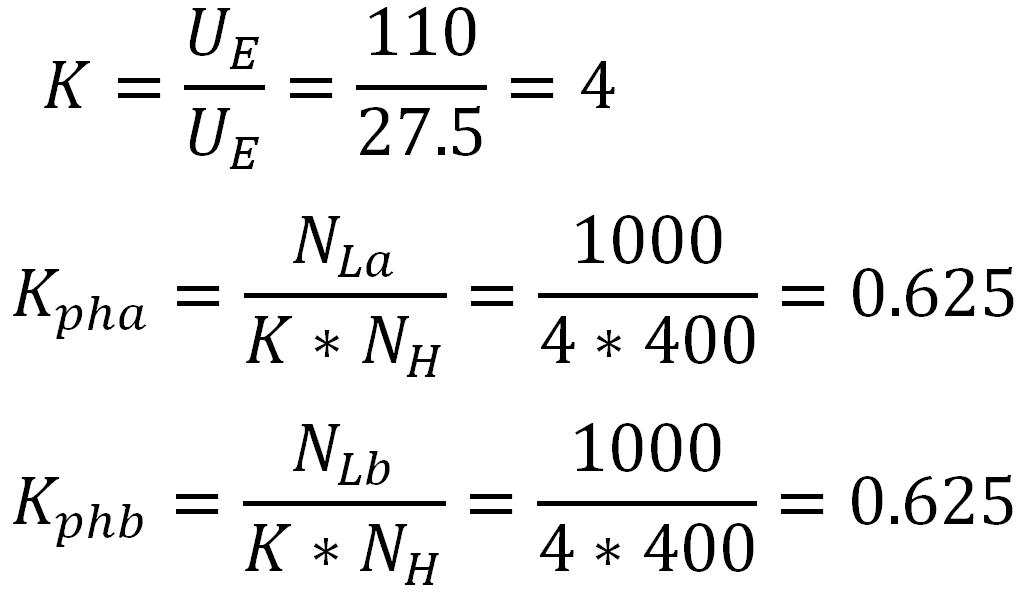

3）計算平衡系數：

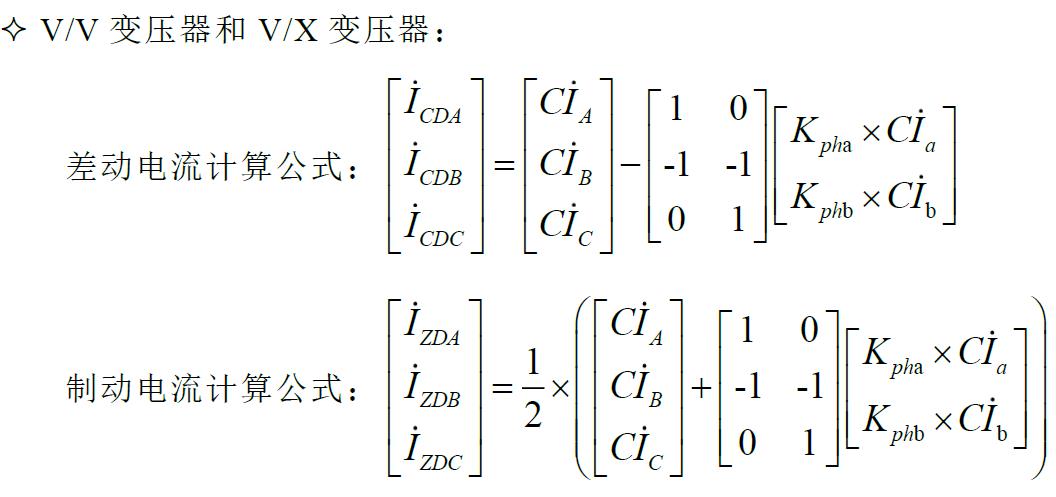

根據保護裝置說 明書V/V接線差動保護電流平衡系數計算公式，結合定值計算可得：

2

試驗接線：

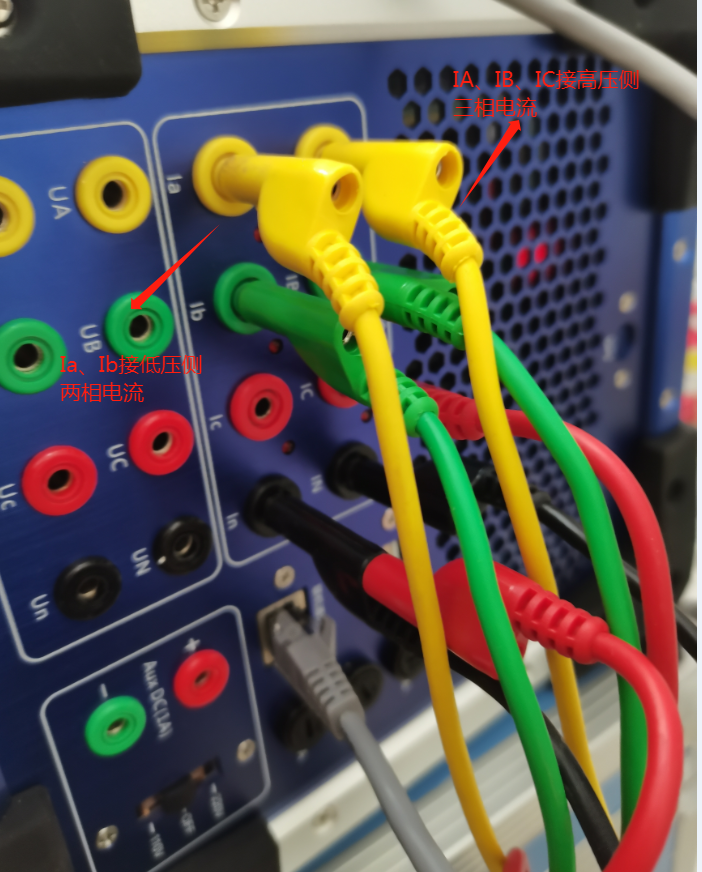

1）繼保之星-1600接線：

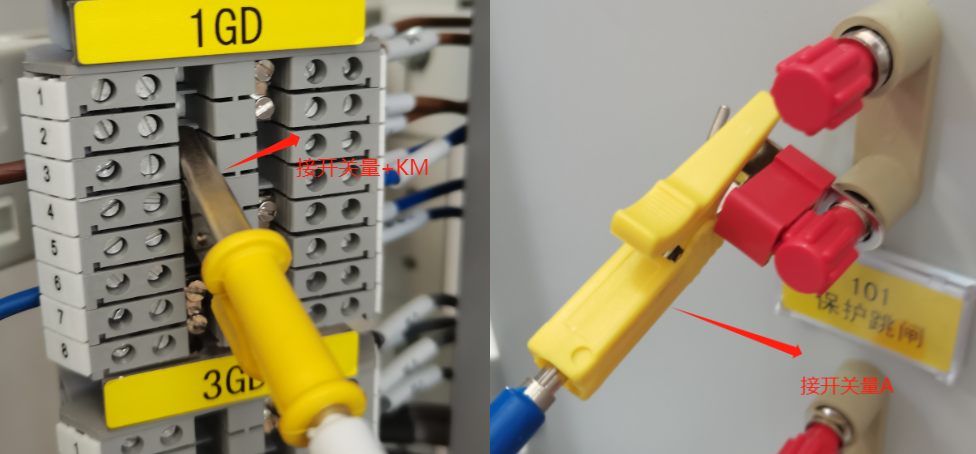

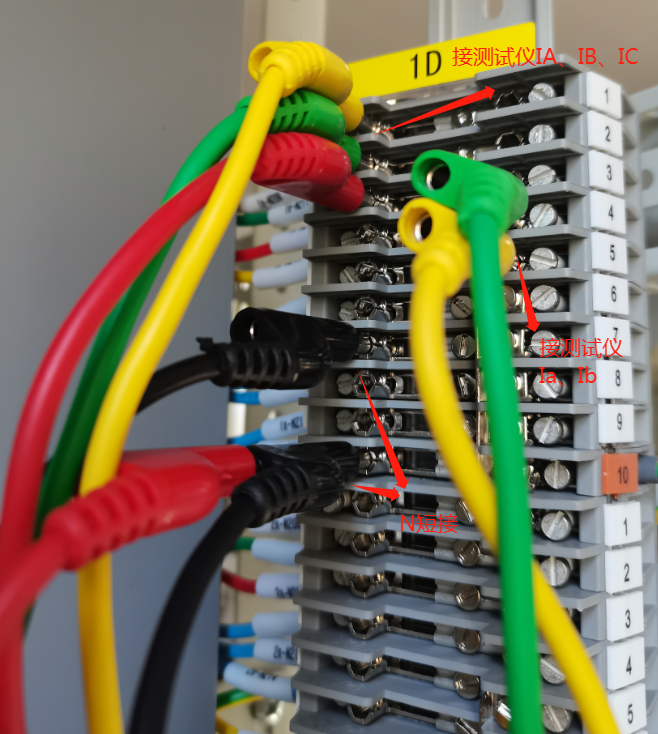

2）保護屏端子排接線：



3

試驗方法：

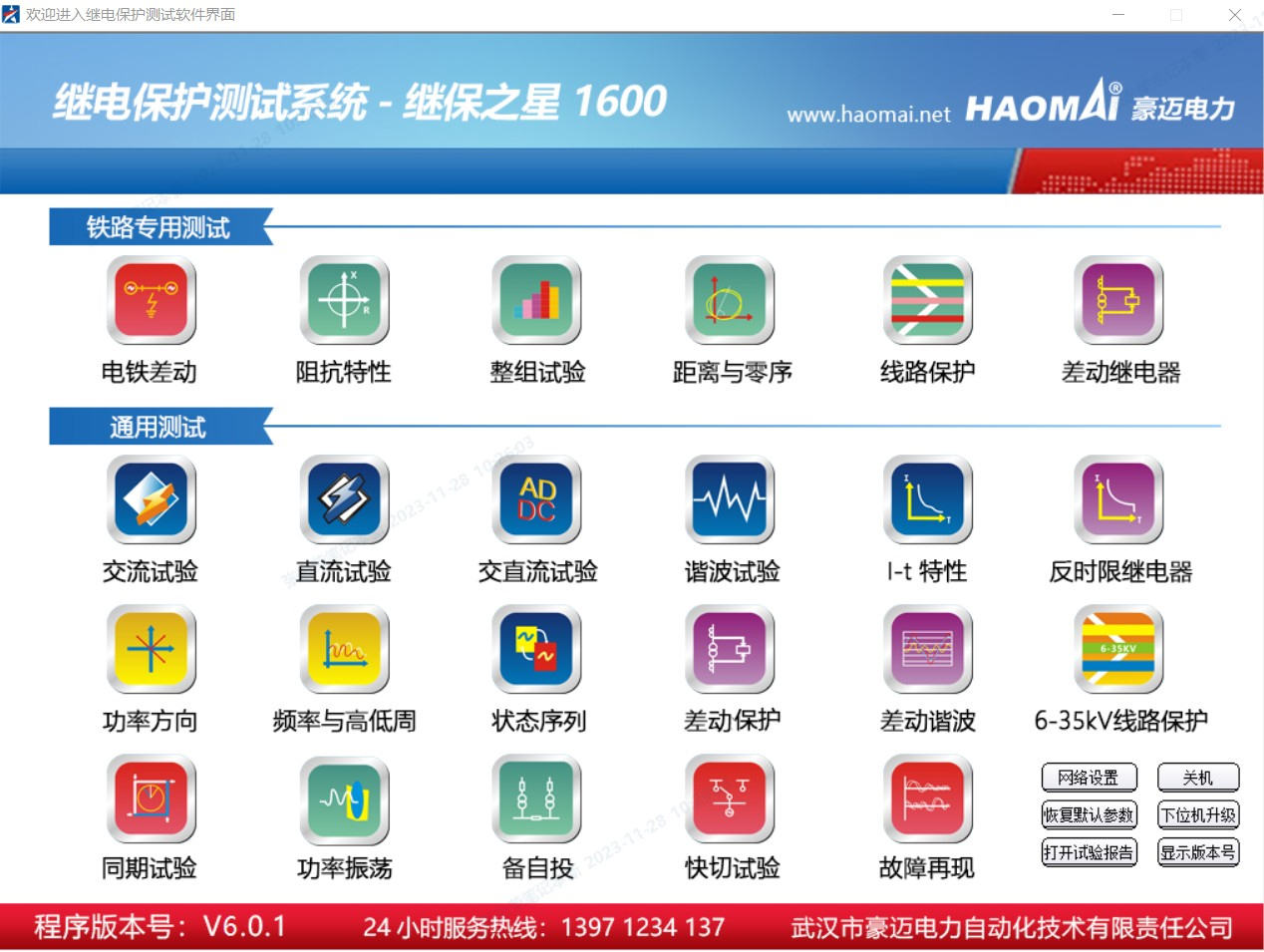

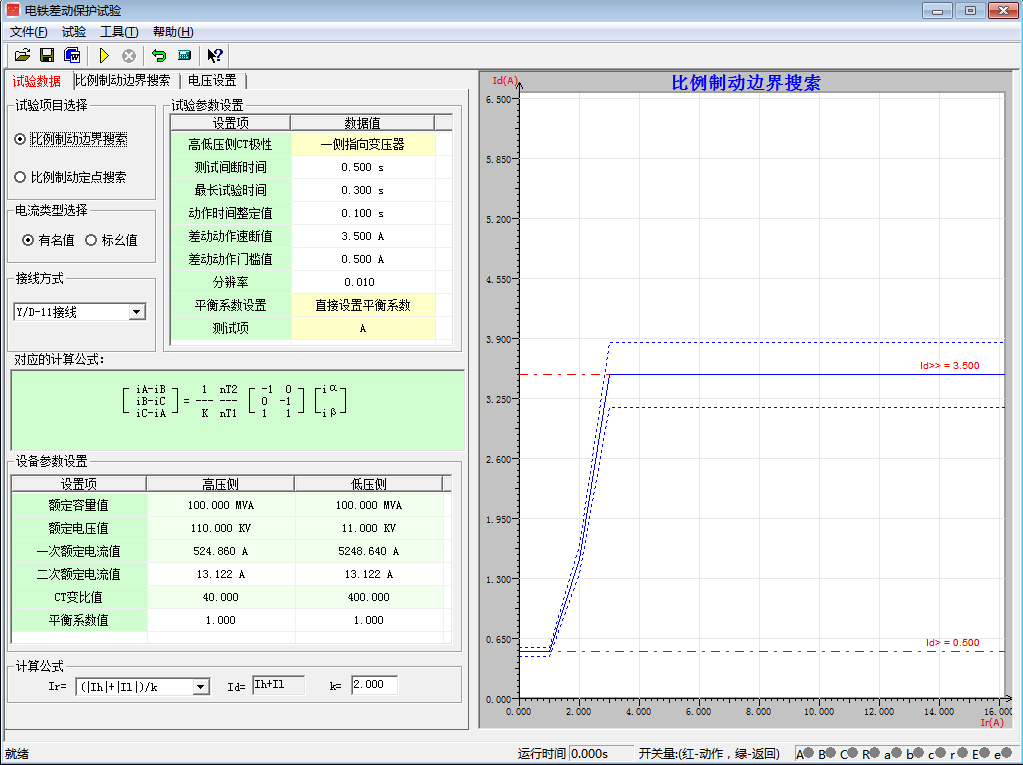

進入電鐵差動保護曲線搜索 專 用試驗界面。

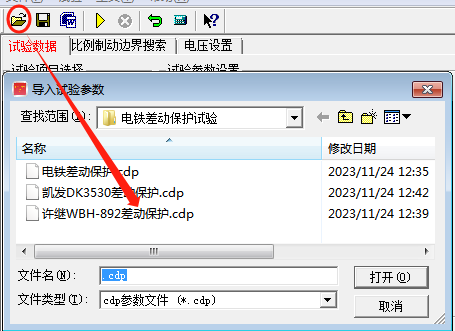

1）點擊導入試驗參數，可直接選取保護裝置模板，點擊打開，將自動導入該模板（模板在試驗中可進行編輯保存）。

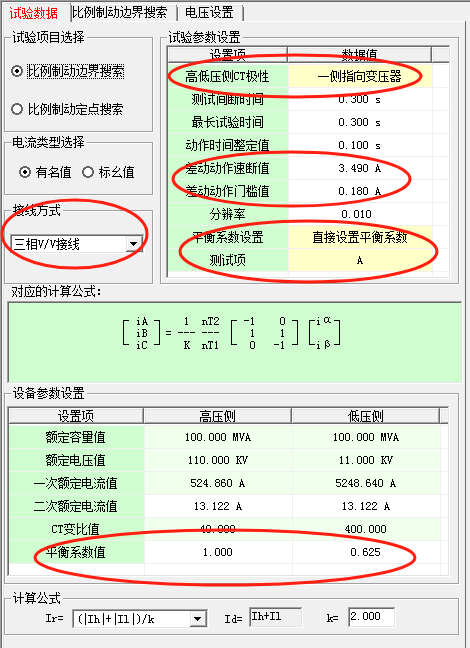

2）導入模板后檢查確認參數設置是否正確。



主要參數設置：
接線方式： 繼保之星-1600測試軟件提供多種接線方式，根據實際接線方式進行選擇，選擇接線方式后軟件內部會自動關聯相應的各項公式。


高低壓側CT極性選擇： 可選擇一側指向變壓器和兩側指向變壓器，此裝置為一側指向變壓器。
差動速斷值和門檻值 ： 根據保護定值進行設置。
平衡系數設置： 由額定電壓和CT變比設置、直接設置平衡系數兩種方式，已經計算出平衡系數可直接填入。
測試相別選擇： 可分別進行A/B/C相差動曲線搜索。

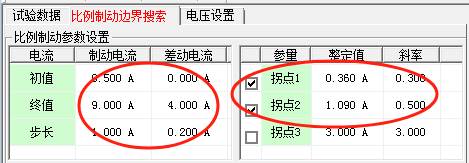

拐點設置： 多個拐點進行勾選，確認整定值和斜率查看定值單。
初值和終值： 關系曲線搜索的范圍和步長大小，可根據實際調整或選擇默認。
檢查確認以上參數即可添加序列進行試驗。 注： 試驗時由于是導入型號參數模板，只需檢查差動和制動及斜率定值，其他無需改正，試驗過程便捷高效。

4

試驗結果：

開始試驗后在測試軟件中可顯示實時電流值及每個點的實際差動電流，右側圖形中將描述差動打點曲線，試驗數據見下表：
序號
狀態
Ir
整定Id
實際Id
動作時間
結論
1
★
0.500 A
0.222 A
0.227 A
0.054 s
合格
2
★
1.500 A
0.604 A
0.609 A
0.027 s
合格
3
★
2.500 A
1.104 A
1.109 A
0.027 s
合格
4
★
3.500 A
1.604 A
1.609 A
0.027 s
合格
5
★
4.500 A
2.104 A
2.109 A
0.027 s
合格
6
★
5.500 A
2.604 A
2.609 A
0.026 s
合格
7
★
6.500 A
3.104 A
3.109 A
0.026 s
合格
8
★
7.500 A
3.490 A
3.484 A
0.031 s
合格
9
★
8.500 A
3.490 A
3.484 A
0.031 s
合格

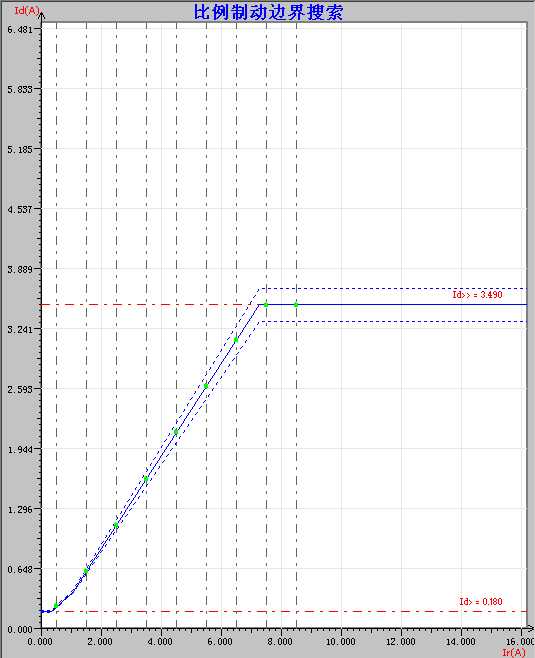

根據以上試驗數據，軟件自動描繪出差動比率制動邊界曲線。



以上操作即完成A相差動曲線，接下來做B/C相時不需要改線，只需將B/C相整定值進行設置，即可開始試驗。 注： 由于每相定值不一樣，進行A相試驗時B/C相有可能會動作，從而影響曲線搜索準確性。 此時可將非測試項的定值改大，盡量讓其不動作，或者將非測試項的跳閘矩陣關閉，這樣測試的該相曲線將更加準確。
