線路改擴建通常為兩側線路同時進行，傳統方法通常為本側保護裝置自環，單側加量進行后備保護向量驗證，難以進行差動保護向量驗證。國網公司 Q/GDW 12690-2025 《負荷模擬式繼電保護向量檢查試驗導則》明確提出了 AB 站線路差動保護向量檢查方法。兩站均以系統電源為基準（或采取對時同步），分別用試驗設備模擬一次負荷電流流經電流互感器，檢查線路差動保護向量是否正確。

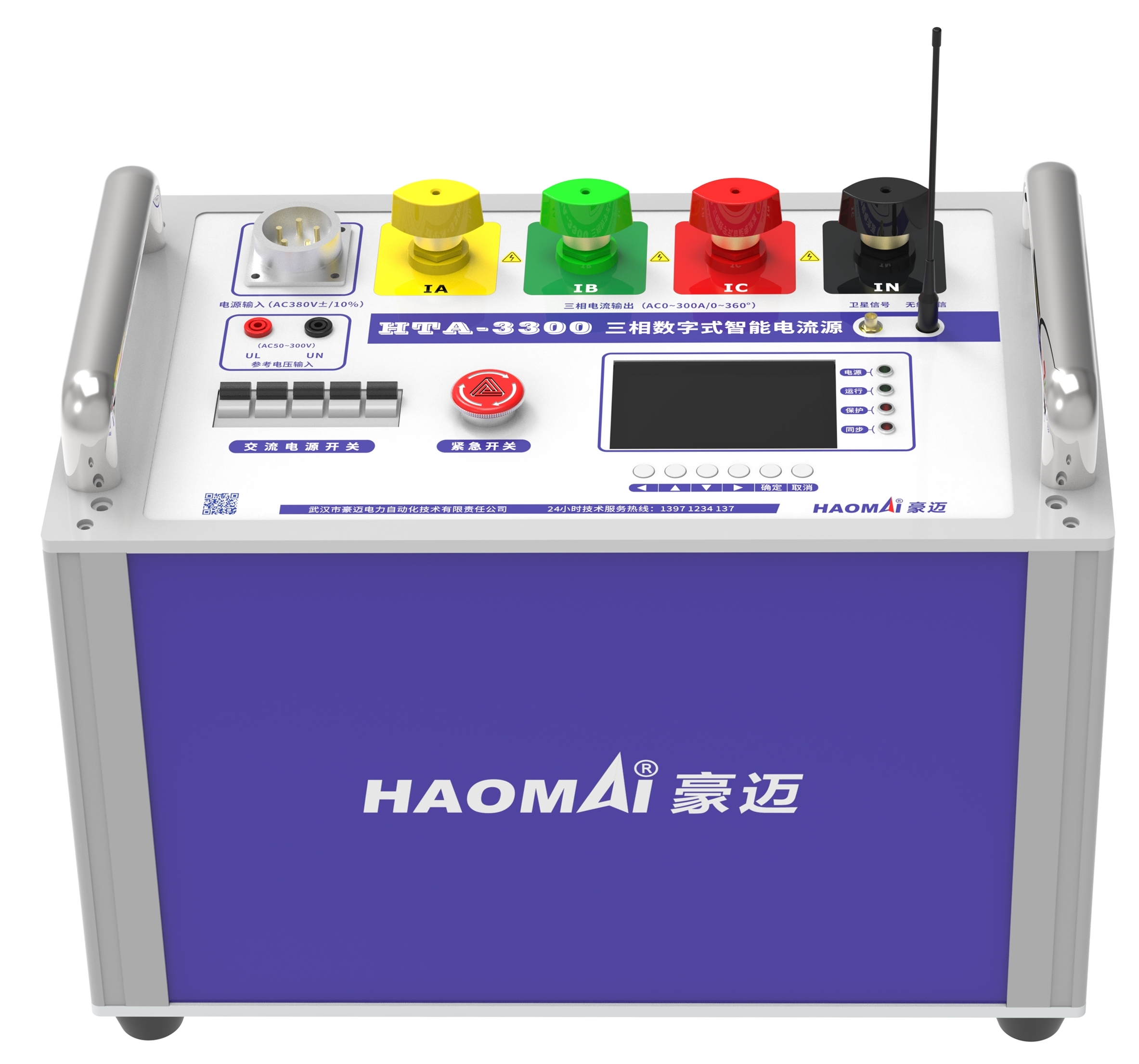

下面介紹使用 HTA-3300  三相數字式智能電流源采用對時同步方法進行 AB 站差動保護向量檢查。

某 220kV 變電站 2212 間隔更換 CT ，對側某風電場 2211 間隔同步更換 CT ，送電前進行負荷模擬式繼電保護向量檢查，兩側分別準備一臺 HTA-3300  三相數字式智能電流源。

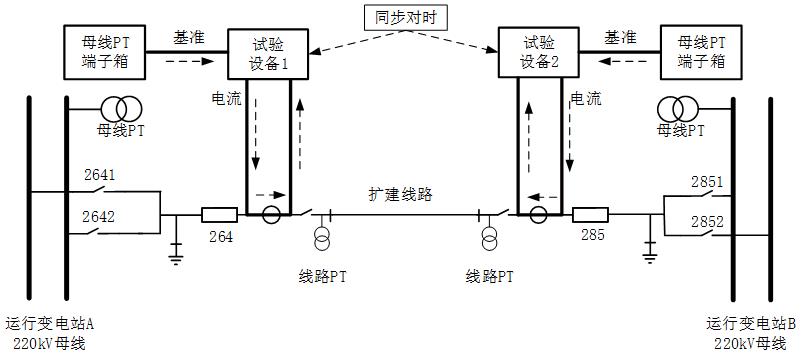

由于兩站都采用 AIS 架空接線，變電站側試驗使用一臺三相電流源在 2212 間隔 CT 進行一次升流，將試驗設備三相輸出線分別夾在三相電流互感器 P1 位置注流，過電流互感器之后使用一次三相短接線短接接入至通流設備的 N 實現回流（若條件允許可通過地刀回流），盡可能減少通流路徑范圍從而規避對運行系統的影響。風電場側試驗使用一臺三相電流源在 2211 間隔 CT 進行一次升流，直接將試驗儀器三相輸出線分別夾在三相電流互感器 P1 位置注流，過電流互感器后使用一次三相短接線短接接入至通流設備的 N 實現回流，盡可能減少通流路徑范圍以規避對運行系統的影響。

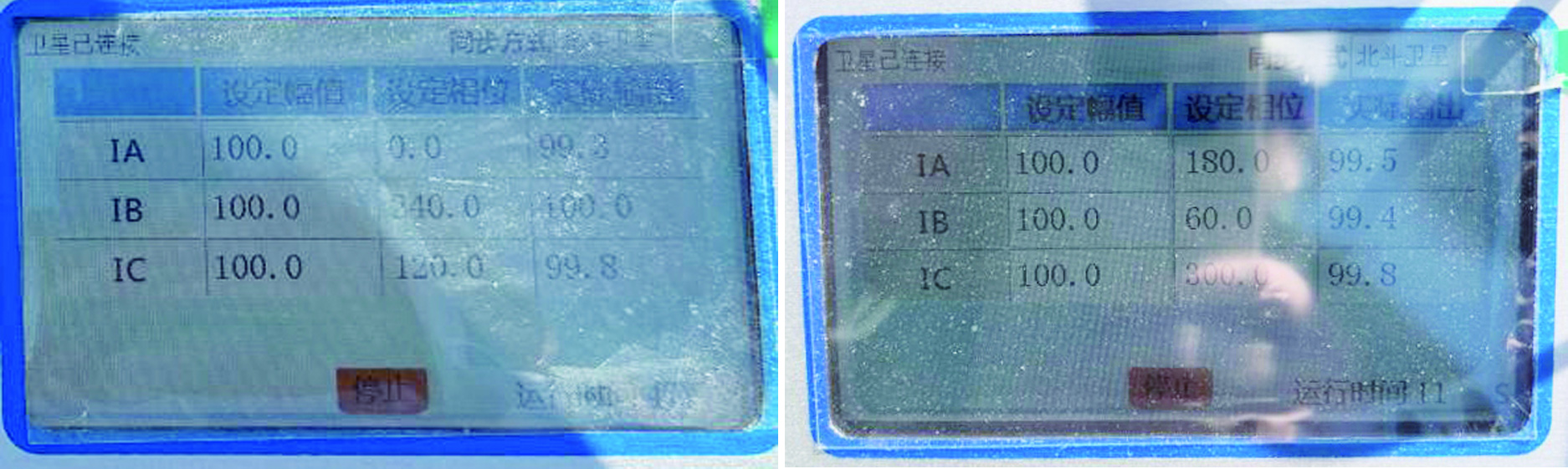

試驗設備開機后，選擇 GPS 對時方式，兩站之間可通過 GPS 同步對時。對上時后按照變電站側電流源一次施加電流 A 相 100A ∠ 0 °， B 相 100A ∠ 240 °， C 相 100A ∠ 120 °，風電場側電流源一次施加電流 A 相 100A ∠ 180 °， B 相 100A ∠ 60 °， C 相 100A ∠ 300 °分別輸出，通過 秒脈沖同步觸發，保證過零時刻兩邊電流輸出相位同步。 在保護裝置 查看采樣和差流，完成線路差動保護向量校核試驗。

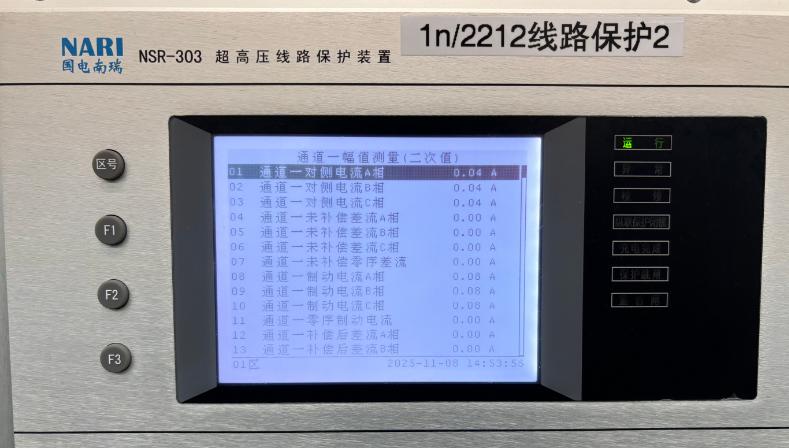

待電流升起來后在保護裝置查看采樣信息。

現場試驗數據：

變電站側實際通流方向為母線流向線路，風電場側實際通流方向也為母線流向線路，保護裝置顯示電流均為折算后電流，差動電流為 0 ，說明線路差動保護向量正確。
